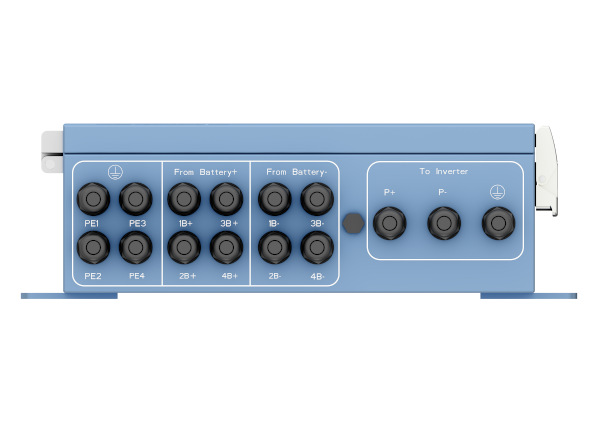

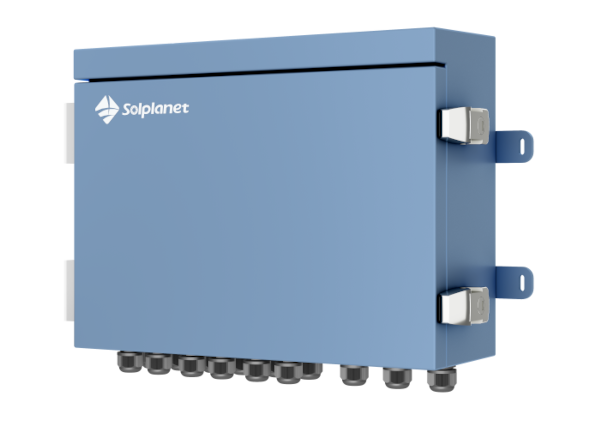

De combiner box wordt gebruikt voor het parallel schakelen van meerdere Solplanet Ai-HB G2 hoogspanningsbatterijen bij 3-fase hybride systemen. Zo kunt u verschillende batterijstacks combineren tot één groot, netjes beheerd energieopslagsysteem.

Wat doet de combiner box?

• Maakt het mogelijk om meerdere Ai-HB G2 batterijstacks parallel te schakelen op één 3-fase hybride omvormer.
• Zorgt voor een nette, veilige en overzichtelijke verdeling van de DC-batterijverbindingen.
• Ondersteunt configuraties tot 80 kWh totale opslag (4 sets van 20 kWh gecombineerd).
• Werkt naadloos samen met de Solplanet Ai-HB G2 batterijen en bijbehorende hybride omvormers.

Voorbeelden van configuraties

De parallel geschakelde batterijensets moeten voor deze toepassing allemaal dezelfde opslagcapaciteit hebben. Enkele voorbeelden:

• 2 sets van 15 kWh voor een totale capaciteit van 30 kWh.
• 3 sets van 17,5 kWh voor een totale capaciteit van 52,5 kWh.
• 4 sets van 20 kWh (volledige stacks) voor een totale capaciteit van 80 kWh.

Op deze manier kunt u het systeem perfect afstemmen op het verbruik van een grotere woning, MKB-bedrijf, agrarisch bedrijf of andere zwaarbelaste installatie.

Belangrijke aandachtspunten

• Alle parallel geschakelde batterijsets moeten dezelfde capaciteit hebben (zelfde aantal modules per stack).
• De combiner box is bedoeld voor gebruik met Solplanet Ai-HB G2 batterijen in combinatie met Solplanet 3-fase hybride omvormers.
• Voor juiste configuratie, bekabeling en beveiliging is een erkend installateur sterk aan te raden.
• Ideaal wanneer één batterijstack onvoldoende is en u op een veilige manier verder wilt opschalen.

Toepassingen

• Grotere vrijstaande woningen met hoge energievraag (warmtepomp, EV-laden, thuiswerk).
• MKB en kleinschalig bedrijf met piekverbruik en behoefte aan back-up en kostenreductie.
• Agrarische toepassingen, loodsen, werkplaatsen en multi-unit installaties.
• Projecten waar meerdere batterijstacks gecombineerd moeten worden tot één geïntegreerd systeem.

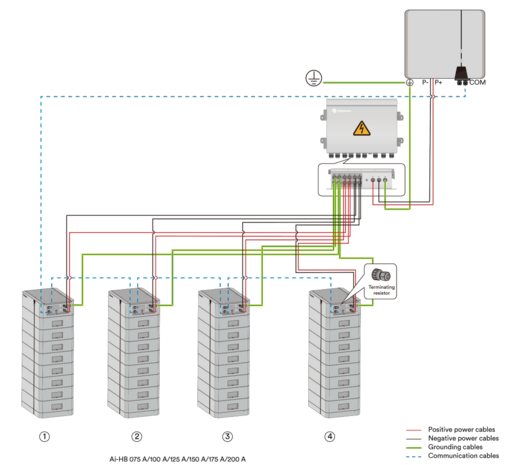

Aansluitschema (overzicht)

Bovenstaand schema toont een voorbeeld van hoe meerdere Ai-HB G2 batterijstacks via de combiner box worden aangesloten op de Solplanet hybride omvormer. In de praktijk wordt de exacte configuratie afgestemd op vermogen, kabellengtes, zekeringen en lokale regelgeving.
